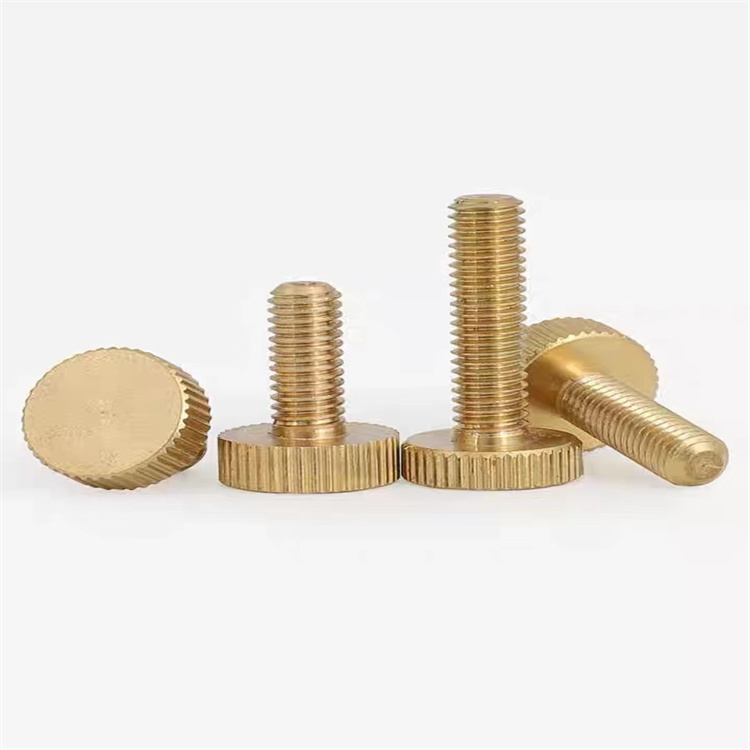

Duimschroef met platte kop Verzinkhoeken — Waarom 82° en 90° niet uitwisselbaar zijn

De verzonken hoek van een duimschroef met platte kop is een van de vaakst verkeerd gespecificeerde afmetingen bij paneelbevestigingsconstructies, maar de gevolgen ervan zijn onmiddellijk en meetbaar. Schroeven met platte kop uit de Inch-serie volgen de standaard voor een ingesloten hoek van 82° (ASME B18.6.3), terwijl metrische schroeven met platte kop voldoen aan 90° (ISO 7046 / DIN 965). Wanneer een schroef en de bijbehorende verzinking in verschillende hoeken worden gesneden, verschuift het lagercontact van een aangrijping over het volledige oppervlak naar een smalle ringvormige lijn - hetzij aan de buitenrand of aan de binnenste keel van de kop, afhankelijk van de richting waarin de schroef niet goed past.

Lijncontact in plaats van oppervlaktecontact heeft twee directe gevolgen. Ten eerste wordt het effectieve klemoppervlak met maar liefst 70% verkleind, wat betekent dat het paneel zijdelings kan verschuiven onder belastingen die een correct op elkaar afgestemde montage op zijn plaats zou houden. Ten tweede versnelt de geconcentreerde spanning op de contactlijn de lokale vervorming van zowel de schroefkop als het verzonken paneelmateriaal – vooral problematisch bij aluminium, plastic of gegoten zinkpanelen waar het materiaal zachter is dan de schroef. Bij duimschroeftoepassingen die herhaaldelijk worden geopend en gesloten, zet deze vervorming zich bij elke cyclus voort, waardoor de kop uiteindelijk zichtbaar trots op het paneeloppervlak blijft zitten, zelfs wanneer deze volledig is vastgedraaid. Door de verzinkhoek expliciet op aanbestedingstekeningen te specificeren – in plaats van te vertrouwen op ‘standaard’ aannames – wordt deze foutmodus volledig geëlimineerd.

Suzhou Anzhikou Hardware Technology Co., Ltd. bewerkt verzinkboren met duimschroeven met platte kop met behulp van CNC-draaicentra die de ingesloten hoek binnen ± 0,5 ° houden, waarbij optische metingen tijdens het proces de conformiteit bevestigen. Voor klanten die panelen leveren die volgens een specifieke norm zijn vervaardigd, zal het engineeringteam van Anzhikou vóór de productie een kruisverwijzing naar de verzinkplaatspecificaties van het paneel maken om volledige hoekcompatibiliteit te garanderen.

Hoe de kop-naar-schacht-overgangsgeometrie de prestaties van de duimschroef beïnvloedt onder zijdelingse belasting

Bij de meeste handmatige bevestigingstoepassingen duimschroeven Er wordt aangenomen dat ze alleen axiale klembelastingen dragen. In de praktijk ondervinden paneelconstructies vaak zijdelingse krachten als gevolg van manipulatie, thermische uitzettingsverschillen tussen paneel en chassis, of door trillingen veroorzaakte schommelingen. De geometrie van de overgang van kop naar schacht – de afrondingsradius of ondersnijding op de kruising – bepaalt hoe de schroef deze laterale buigspanningen verdeelt en of vermoeiingsscheuren in die zone ontstaan.

Een scherpe ondersnijding bij de kop-schachtverbinding concentreert de buigspanning op een enkele dwarsdoorsnede en is een bekende plaats waar vermoeidheid kan optreden, vooral bij roestvrijstalen schroeven die worden blootgesteld aan cyclische belasting. Een royale hoekradius – doorgaans 0,1× tot 0,15× de schachtdiameter – herverdeelt de spanningsgradiënt over een groter materiaalvolume en verlengt de levensduur van vermoeiing aanzienlijk. Bij duimschroeven met platte kop is deze afronding gedeeltelijk verborgen in het verzonken paneel, wat betekent dat visuele inspectie de aanwezigheid ervan niet kan bevestigen; het moet tijdens de inkomende inspectie dimensioneel worden geverifieerd met behulp van een profielprojector of CMM.

De breedte van het draagoppervlak onder het hoofd speelt ook een rol bij de zijdelingse belastingsweerstand. Een breder draagoppervlak – het vlakke ringvormige gebied tussen de verzonken wand en de schacht – vergroot de momentarm die beschikbaar is om schommelen te weerstaan, waardoor de verbinding effectief wordt verstijfd tegen hoekverplaatsing. Voor duimschroeven met een kleine diameter (M3 en lager, of #6 en lager in inch-maten) kan dit lageroppervlak extreem smal zijn, en het specificeren van een minimale lagerbreedte naast de kophoek wordt belangrijk voor toepassingen met hoge cycli of aan trillingen blootgestelde toepassingen.

Koppellimieten voor handaangedreven duimschroeven — Realistische verwachtingen van de klemkracht instellen

Een hardnekkige ontwerpfout bij samenstellingen waarbij gebruik wordt gemaakt van duimschroeven is de aanname dat met de vingers aangebracht koppel een betekenisvolle klemvoorspanning zal bereiken die vergelijkbaar is met door gereedschap aangedreven bevestigingsmiddelen. Uit ergonomisch onderzoek blijkt dat het gemiddelde knijpkoppel van duim en wijsvinger bij volwassenen tussen 0,3 en 0,9 N·m ligt voor langdurig gebruik, met pieken tot 1,4 N·m voor korte inspanningen op gekartelde hoofden. Ter referentie: voor een standaard M4-bout, aangedraaid tot 70% van de belasting, is ongeveer 2,8 N·m nodig. Deze kloof heeft directe gevolgen voor het gezamenlijke ontwerp.

Duimschroeven mogen niet het primaire klemelement zijn in verbindingen die afhankelijk zijn van wrijving om schuifbelastingen tussen panelen over te brengen. Hun passende rol is het positioneel vasthouden – een afdekpaneel tegen het pasvlak houden om rammelen te voorkomen, de compressie van de EMI-pakking binnen het werkbereik te houden of te voorkomen dat een scharnierende deur openzwaait – en niet de overdracht van structurele lasten. Wanneer ontwerpers duimschroeven specificeren in de verwachting dat ze met dezelfde betrouwbaarheid vastklemmen als een aangedraaide machineschroef, resulteert dit in veldrapporten van los trillende panelen, pakkingen die niet goed afdichten of deksels die door handdruk kunnen worden verplaatst.

De volgende referentiewaarden helpen bij het instellen van realistische ontwerpparameters bij het specificeren van duimschroeven met platte kop in paneelconstructies:

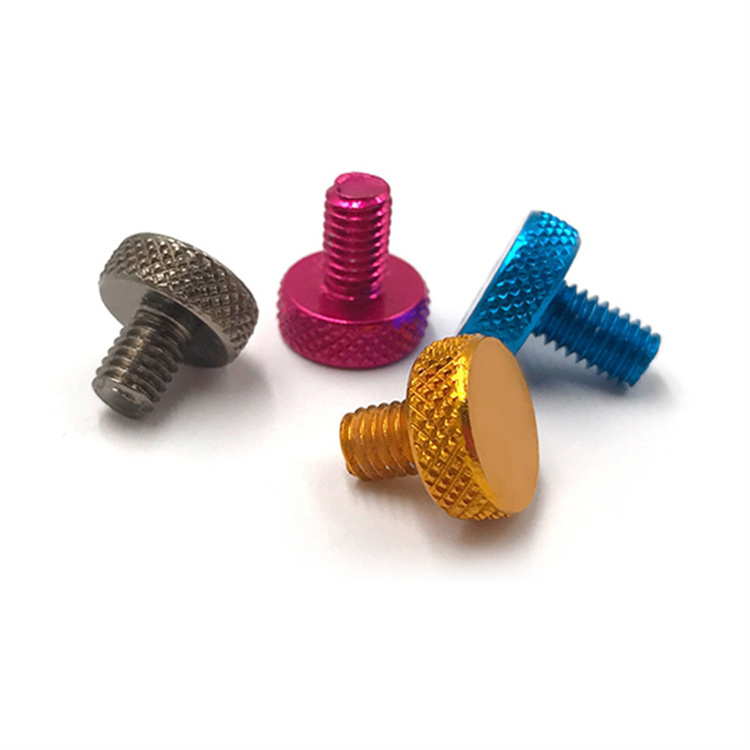

Deze waarden gaan uit van een gekartelde kop met voldoende gripoppervlak. Een gladde of versleten kop vermindert het haalbare koppel met 30-50%, waardoor veel toepassingen volledig buiten hun functionele koppelbereik vallen. Dit is de reden waarom de kartelconditie een onderhoudsrelevante specificatie is, en niet alleen een esthetische, voor duimschroeven die tijdens hun levensduur vaak worden gebruikt.

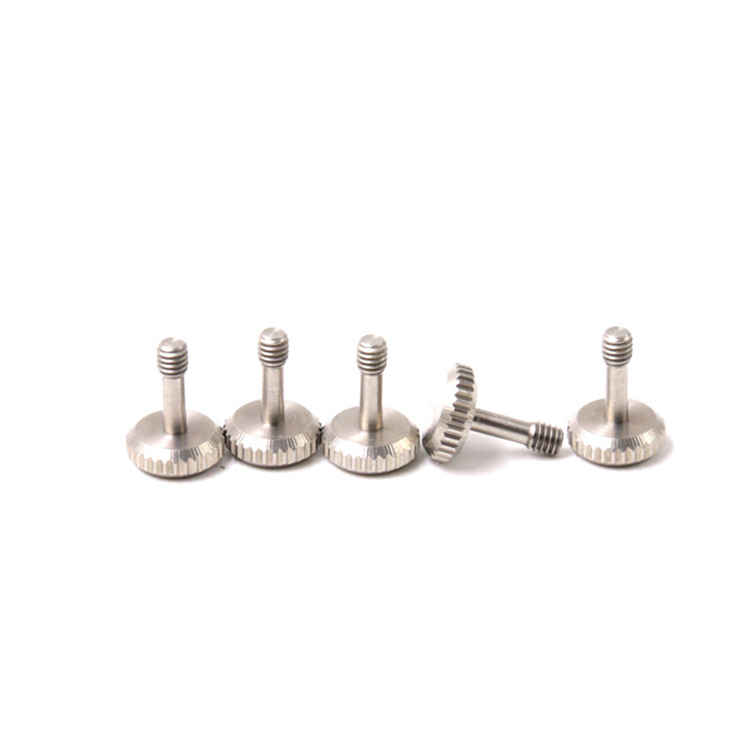

Niet-standaard duimschroefconfiguraties met platte kop en wanneer aangepast gereedschap gerechtvaardigd is

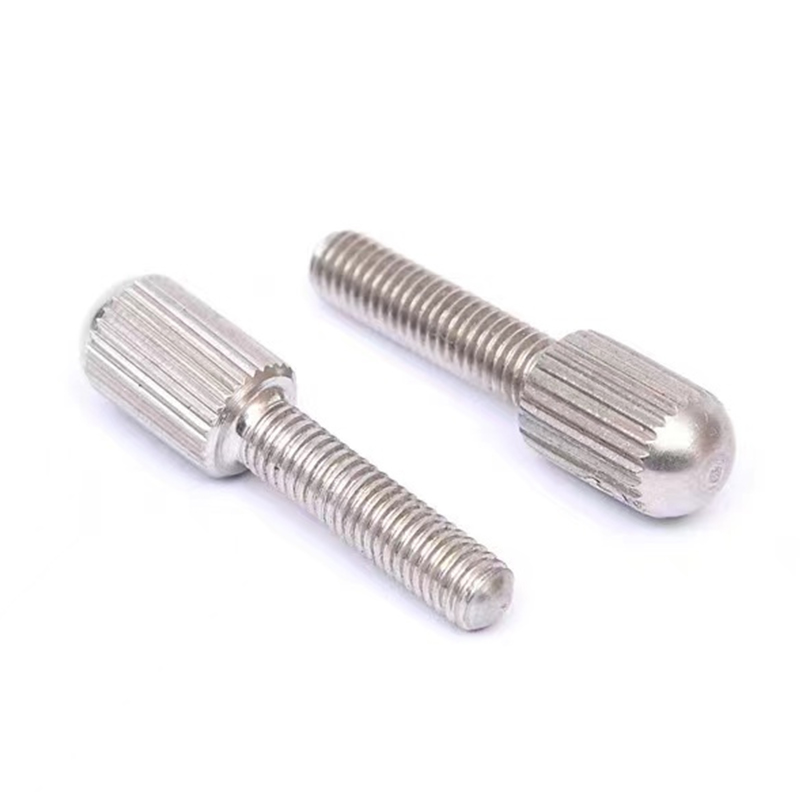

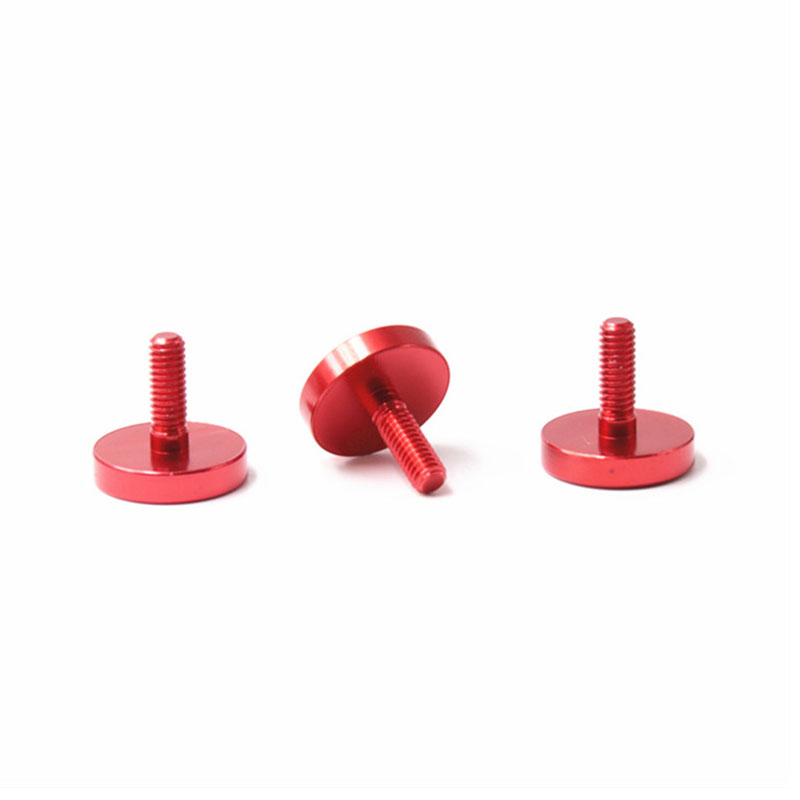

De standaard duimschroeven met platte kop bestrijken een goed gedefinieerd bereik aan maten, draadspoed en kopdiameters, maar beperkingen in het productontwerp zorgen er vaak voor dat toepassingen buiten dat bereik vallen. Grotere kopdiameters voor een groter gripgebied, koppen met een kleiner profiel voor dunne paneelspeling, hybride kartel-plus-sleufkoppen voor zowel hand- als gereedschapsaandrijving, en aangepaste schachtlengtes voor specifieke paneelstapeldiktes zijn allemaal veelvoorkomende vereisten waaraan catalogusproducten niet kunnen voldoen. Begrijpen wanneer maatwerk economisch verantwoord is versus wanneer een catalogusitem met ontwerpaanpassing voldoende is, is een praktische inkoopbeslissing die zowel de eenheidskosten als de doorlooptijd beïnvloedt.

Op maat gemaakt gereedschap voor duimschroeven met platte kop met koude kop wordt kostentechnisch gerechtvaardigd als aan de volgende voorwaarden wordt voldaan:

• Het jaarlijkse volume overschrijdt ongeveer 5.000–10.000 stuks. Onder deze drempel overschrijden de afschrijvingskosten per stuk doorgaans de premie van een aangepast catalogusitem of een CNC-gefreesd alternatief
• De niet-standaard afmeting zit in de geometrie van de koudkop (kopdiameter, kophoogte, buitendiameter van de karteling) in plaats van in secundaire kenmerken - koudkopgereedschap voegt relatief bescheiden kosten toe in vergelijking met de besparingen per stuk op volume, terwijl secundaire CNC-kenmerken kunnen worden toegevoegd aan een standaard plano zonder nieuwe kopmatrijzen
• De toepassing heeft een gedefinieerde productiehorizon van meerdere jaren; duimschroefontwerpen in rackapparatuur, testinstrumenten en industriële behuizingen zijn doorgaans 5 tot 10 jaar stabiel, waardoor er voldoende tijd is om de investering in gereedschap af te schrijven
• Aan functionele vereisten kan niet worden voldaan door een standaard plano na te bewerken - als de kopdiameter de beperking is, kan secundair draaien deze openen naar een grotere diameter, maar kan het materiaal in een plano met koude kop niet toenemen; een nieuwe dobbelsteen is de enige optie

Suzhou Anzhikou Hardware Technology Co., Ltd. heeft meer dan 20 jaar ervaring met het aanpassen van niet-standaard schroeven, met een technisch team van 10 specialisten die klanttekeningen evalueren om de meest kosteneffectieve productieroute te identificeren - of dat nu een gemodificeerde standaard blank is, een nieuwe matrijs met koude kop, of een CNC-gedraaid onderdeel uit staafmateriaal. Voor klanten die exporteren naar markten in Azië, Europa en Noord-Amerika biedt Anzhikou ook dimensionale nalevingsdocumentatie die is afgestemd op de relevante regionale normen, waardoor de last voor de eigen inkomende inspectieprocessen van de klant wordt verminderd.
