DIN 965 versus ISO 7046 – Inzicht in de dimensionale overlap en waar deze uiteenlopen

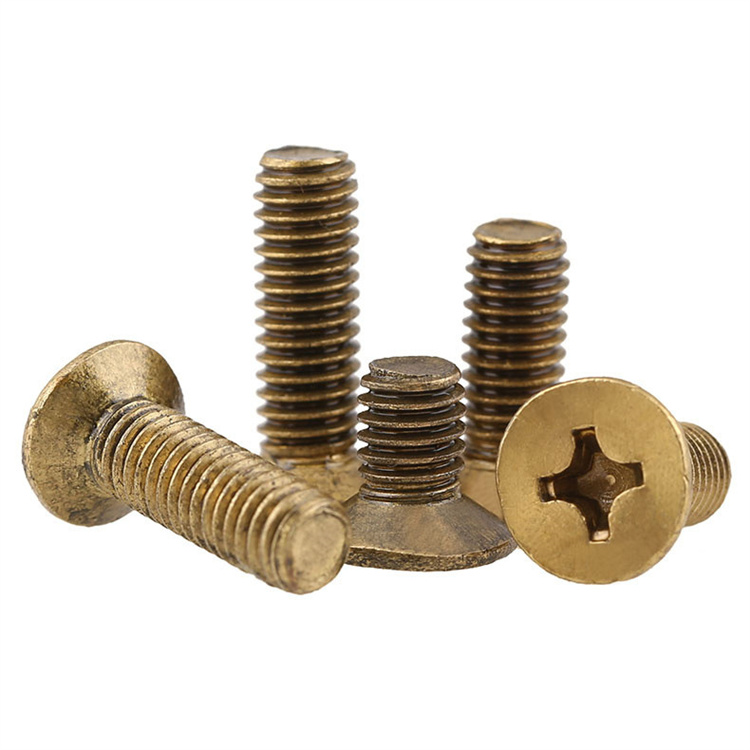

DIN965 schroef en ISO 7046 definiëren beide kruisverzonken schroeven met verzonken kop en een verzonken hoek van 90°, en in veel leverancierscatalogi worden ze als uitwisselbaar behandeld. In de praktijk verschillen de twee normen wat betreft tolerantieklasse, specificatie van de uitsparingsdiepte en de reeks typen uitsparingen die ze mogelijk maken; verschillen die significant worden wanneer de schroeven worden gebruikt in precisieassemblages of geautomatiseerde installatieprocessen waarbij maatconsistentie rechtstreeks van invloed is op de cyclustijd en verbindingskwaliteit.

DIN 965 dateert van vóór ISO 7046 en specificeert de kopgeometrie onder toleranties van productkwaliteit A voor de maten M1.6 tot en met M10, en gaat over naar productkwaliteit B voor grotere maten. ISO 7046 hanteert een vergelijkbare structuur, maar definieert twee afzonderlijke delen: ISO 7046-1 voor H-type (Phillips) uitsparing en ISO 7046-2 voor Z-type (Pozidriv) uitsparing, met expliciete richtlijnen over welk type uitsparing de voorkeur heeft voor welk toepassingskoppelbereik. DIN 965 maakt dit onderscheid niet zo formeel - het verwijst naar de Phillips-uitsparing als standaard zonder Pozidriv als een aparte variant te specificeren. Voor inkoopingenieurs sourcing verzonken messing schroeven voor de Europese markten is dit van belang omdat DIN 965 en ISO 7046-1 voor de meeste toepassingen als functioneel gelijkwaardig kunnen worden beschouwd, maar ISO 7046-2 (Pozidriv)-schroeven accepteren geen standaard Phillips-schroevendraaier zonder verhoogd cam-out-risico, een mismatch die schade aan de uitsparing veroorzaakt bij geautomatiseerde assemblage als het type driver niet is geverifieerd aan de hand van de schroefspecificatie.

De in beide normen gespecificeerde verzinkingshoek van 90° is de kritische afmeting die moet worden afgestemd op de verzinking van het bijpassende paneel. Dit verschilt van de hoek van 82° die wordt gebruikt in ASME B18.6.3 (inch-serie schroeven met platte kop), wat betekent dat een koperen schroef uit DIN 965 niet correct past in een verzinkboor die volgens de Amerikaanse standaard is gesneden - en omgekeerd. Bij exportproducten die zijn geassembleerd met gemengd gereedschap of panelen afkomstig van verschillende regionale leveranciers, is deze hoekmismatch een terugkerend maar volledig vermijdbaar montagedefect. Suzhou Anzhikou Hardware Technology Co., Ltd. specificeert verzinkhoeken op alle productietekeningen en bevestigt de doelnorm tijdens de orderbeoordeling, waardoor wordt voorkomen dat hoekincompatibiliteit de assemblagelijn van de klant bereikt.

Selectie van messinglegeringen voor verzonken schroeven – bewerkbaarheid, ontzinking en de grenzen van CuZn39Pb3

CuZn39Pb3 (ook bekend als CW614N of vrijsnijdend messing) is de dominante legering die wereldwijd wordt gebruikt bij de productie van messingschroeven, en de prevalentie ervan wordt gerechtvaardigd door de uitzonderlijke bewerkbaarheid ervan: het loodgehalte creëert discontinue spanen die het omwikkelen van gereedschap voorkomen en snijsnelheden tot 300 m/min op CNC-draaibanken mogelijk maken, waardoor de cyclustijd dramatisch wordt verkort ten opzichte van loodvrije alternatieven. Voor verzonken messing schroeven geproduceerd door middel van koude kop gevolgd door CNC-draadsnijden en gleufsnijden, biedt CuZn39Pb3 de juiste combinatie van koudvervormbaarheid (aanvaardbare verkleining van het oppervlak voor kop) en bewerkbaarheid voor secundaire bewerkingen. Het zinkgehalte van 39% plaatst het echter stevig in het bereik dat gevoelig is voor ontzinking - een selectief corrosiemechanisme dat zink uit de legeringsmatrix loogt, waardoor een poreus, koperrijk residu achterblijft met een verwaarloosbare structurele sterkte.

Ontzinking van CuZn39Pb3-schroeven vindt bij voorkeur plaats in stilstaand of langzaam bewegend water dat chloriden bevat, vooral in lichtzure omstandigheden (pH 6,5–7,5) bij temperaturen boven 40°C. Drinkwatersystemen, sanitaire voorzieningen voor warm water, maritieme omgevingen met periodieke onderdompeling en irrigatieapparatuur zijn allemaal contexten waarin het risico op ontzinking moet worden geëvalueerd voordat CuZn39Pb3 verzonken schroeven worden gespecificeerd. De faalwijze is verraderlijk: de schroef behoudt zijn geometrie en oppervlakte-uiterlijk terwijl de mechanische sterkte van de kern afneemt, zodat visuele inspectie de schade niet kan detecteren. Bevestigingsmiddelen die ontzinkt zijn, kunnen falen bij belastingen die ver onder hun nominale schuif- en trekwaarden liggen.

Waar ontzinkingsweerstand vereist is, dekken twee alternatieve legeringen de meeste toepassingsbehoeften:

• CuZn36Pb2As (CW602N — ontzinkingsbestendig messing, DZR): de toevoeging van 0,02–0,15% arseen remt het ontzinkingsmechanisme op het korrelgrensniveau. DZR-messing behoudt de bewerkbaarheid op CuZn39Pb3-niveau (enigszins verminderd maar nog steeds uitstekend) en is de standaardkeuze voor sanitaire fittingen, kleplichamen en watermetercomponenten in markten waar BS EN 12165 of gelijkwaardige DZR-vereisten worden afgedwongen
• CuZn21Si3P (siliciummessing, CW724R): Een lager zinkgehalte gecombineerd met siliciumtoevoeging zorgt voor een uitstekende ontzinkingsweerstand naast een goede corrosieweerstand in zeewater. Gebruikt in maritieme hardware waar zowel ontzinking als weerstand tegen spanningscorrosie vereist zijn, hoewel de lagere bewerkbaarheidsindex (ongeveer 70% van CuZn39Pb3) de productiekosten verhoogt in vergelijking met standaard vrijsnijdend messing

Voor standaard elektronische, elektrische en instrumentatietoepassingen – de meest voorkomende eindmarkten voor DIN 965 verzonken koperen schroeven – is ontzinking doorgaans geen probleem, en CuZn39Pb3 blijft de correcte en kosteneffectieve specificatie. De legeringskeuze vereist alleen een herevaluatie als de werkomgeving de specifieke omstandigheden omvat die het hierboven beschreven ontzinkingsmechanisme activeren.

Verzinkdieptecontrole voor messing schroeven met verzonken zitting - Tolerantiestapeling bij dunne paneelconstructies

Het bereiken van een verzonken of iets onderverzonken kopconditie met een DIN 965 verzonken messing schroef in een dun paneel hangt af van de gecombineerde tolerantie van drie onafhankelijke afmetingen: de hoogte van de schroefkop, de verzinkingsdiepte van het paneel en de paneeldikte op de verzonken locatie. Bij dikke structurele panelen is de tolerantiestapeling van deze drie bronnen klein in verhouding tot de beschikbare aanpassingen, maar bij dunne panelen – 1,0 tot 2,5 mm aluminium, kunststof of composiet – kan de gecombineerde tolerantie de beschikbare toegestane kopuitsteeksel overschrijden, waardoor ofwel koppen ontstaan ​​die trots op het oppervlak staan ​​(een functioneel probleem bij schuifconstructies) ofwel koppen die verzonken onder de grond zinken (een cosmetisch probleem bij zichtbare vlakken en een spanningsconcentratie bij door vermoeidheid belaste panelen).

De tolerantie volgens DIN 965 voor kophoogte (k) in productkwaliteit A is h12 voor de maten M1,6 tot en met M5, wat voor een M3-schroef (nominaal k = 1,65 mm) een variatie van 0 tot −0,25 mm mogelijk maakt. De verzinkingsdiepte in het paneel hangt af van de ingesloten hoek van het verzinkgereedschap (moet exact overeenkomen met 90°), de slingering van het gereedschap en de instelling van de diepteaanslag - een combinatie die doorgaans ±0,05 tot ±0,10 mm dieptevariatie oplevert bij precisie-CNC-bewerkingen en ±0,15 tot ±0,25 mm bij handboorbewerkingen. Wanneer beide toleranties zich in dezelfde richting ophopen, is een kopuitsteeksel- of inzinkingsfout van 0,35-0,50 mm mogelijk op een M3-schroef met een nominale kophoogte van 1,65 mm - een afwijking van bijna 30% van de nominale waarde die onaanvaardbaar is bij assemblages met nauwe toleranties.

Praktische benaderingen voor het beheersen van de consistentie van de verzonken zitting in de productie zijn onder meer:

• Aankoop van schroeven met nauwe tolerantie: het specificeren van een lagere tolerantieband voor de kophoogte (bijvoorbeeld ±0,05 mm in plaats van de volledige h12-band) vermindert de bijdrage van de schroef aan de stapeling zonder dat er wijzigingen aan de paneelgereedschappen nodig zijn - een aanpak die Suzhou Anzhikou Hardware Technology Co., Ltd. implementeert voor klanten met cosmetische vereisten met nauwe toleranties met behulp van haar CNC-productieapparatuur
• Verzinkhoekverificatie: een verzinkboor die op 89° in plaats van 90° is gesneden, plaatst de schroefkop op een andere diepte dan berekend, waardoor een systematische fout wordt geïntroduceerd die onzichtbaar is tijdens paneelinspectie, maar die tijdens de montage als een consistente trotse kop verschijnt - door de ingesloten hoek van het verzinkgereedschap te verifiëren met een optische comparator vóór productie wordt deze bron geëlimineerd
• Paneeldiktecontrole op verzinklocatie: voor panelen met aanzienlijke diktevariatie (gebruikelijk in gegoten behuizingen), wordt door het meten van de werkelijke paneeldikte op elke verzinklocatie en het dienovereenkomstig aanpassen van de diepteaanslaginstellingen een vaste systematische fout omgezet in een corrigeerbare procesvariabele
• Specificeer opzettelijk verzonken zitplaatsen: bij samenstellingen waar het uitsteken van de kop onaanvaardbaar is (schuifpanelen, vereisten voor speling op het pasvlak), biedt het ontwerpen voor een nominale ondervlakke toestand van 0,1-0,2 mm een veiligheidsmarge tegen de stapeltolerantie zonder de spanningsconcentratie van een diep verzonken kop te creëren

Installatiekoppellimieten voor verzonken koperen schroeven en de rol van smering bij het voorkomen van draadvreten

Messing verzonken schroeven zijn gevoeliger voor installatieschade dan hun stalen equivalenten, omdat er bij hetzelfde toegepaste koppel drie afzonderlijke faalwijzen tegelijkertijd kunnen optreden: strippen van de uitsparing (de kruisuitsparing vervormt voordat de schroefdraad volledig ingrijpt), strippen van schroefdraad in het passende gat (de binnendraad breekt af voordat de schroefkop zit) en kopbreuk bij de schacht-tot-kop-filet (de zwakste doorsnede bij buigen onder de verzinkboorreactiekracht). Bij stalen bevestigingsmiddelen van gelijkwaardige grootte is het koppelvenster tussen volledige schroefdraadaangrijping en elk van deze faalwijzen breed genoeg om normale installatievariaties op te vangen. In messing comprimeert de lagere vloeigrens (typisch 380–430 MPa voor CuZn39Pb3 versus 640 MPa voor staal van klasse 8.8) dit venster aanzienlijk, vooral voor schroeven met een kleine diameter waar de absolute koppelwaarden laag zijn.

De aanbevolen maximale installatiekoppels voor DIN 965 verzonken koperen schroeven verschillen aanzienlijk van de standaard staalwaarden en moeten expliciet worden vermeld in de specificaties van het assemblageproces in plaats van te worden geïnterpoleerd vanuit staaltabellen:

Draadvreten – het lijmlassen van op elkaar aansluitende draadoppervlakken onder gecombineerde normale en schuifspanning – is een aanzienlijk risico bij het indrijven van koperen schroeven in messing getapte gaten, omdat de vergelijkbare hardheid en chemie van de twee oppervlakken microlassen op oneffenheidscontactpunten bevordert. Zodra het vreten begint, stijgt het koppel dat nodig is om door te gaan met rijden scherp, en loopt de schroef doorgaans vast voordat hij volledig aangrijpt. Smering op het schroefdraadgrensvlak vermindert de wrijvingscoëfficiënt met 30-50% en verschuift de koppelverdeling naar de gewenste klemcomponent in plaats van naar de wrijvingscomponent - een verandering die zowel vreten voorkomt als de consistentie van de bereikte klembelasting voor een bepaald toegepast koppel verbetert. Een dunne laag vaseline, anti-vastloopmiddel of zelfs lichte machineolie die vóór installatie op de draad wordt aangebracht, is voldoende en vereist geen speciaal materiaal. Suzhou Anzhikou Hardware Technology Co., Ltd. kan DIN 965 verzonken koperen schroeven voorzien van een in de fabriek aangebracht schroefdraadsmeermiddel voor klanten wier assemblageprocessen consistente koppel-klembelastingverhoudingen vereisen bij productieruns met grote volumes.
