Vermindering van de werklastlimiet onder hoekbelasting: het meest verkeerd begrepen aspect van oogboutspecificaties

Elke oogboutcatalogus vermeldt een Working Load Limit (WLL) - maar die waarde is uitsluitend van toepassing op in-line axiale belasting, wat betekent dat de belasting direct langs de schachtas werkt, met het oog loodrecht op de belastingsrichting. In de praktijk bereiken hijs- en hefconfiguraties zelden een perfecte axiale uitlijning, en de WLL neemt snel af naarmate de belastingshoek afwijkt van de verticale. Deze reductie is geen veiligheidsmargebuffer; het is een structurele noodzaak die wordt veroorzaakt door de buigspanning die wordt geïntroduceerd in de overgangszone van schacht naar oog, de locatie met de hoogste spanning in het gehele bevestigingsmiddel onder belasting buiten de as.

ASME B30.26 en gelijkwaardige Europese normen (EN 1677-1) publiceren deratingfactoren die moeten worden toegepast op de nominale WLL op basis van de hoek tussen de belastingsrichting en de schachtas van de oogbout. De derating is niet-lineair en steiler dan de meeste gebruikers verwachten:

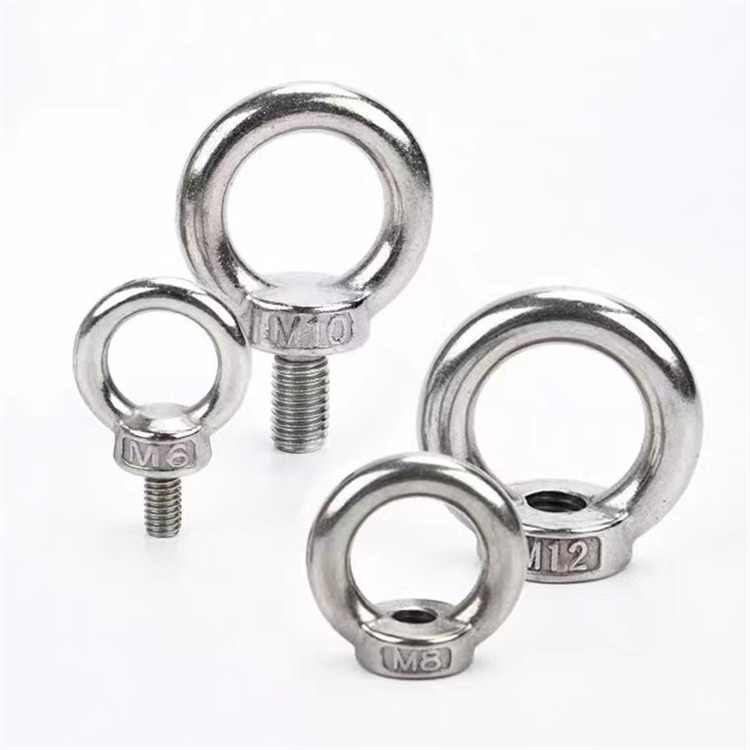

De oplossing voor toepassingen waarbij hoekbelasting vereist is, is de schouder (of kraag) oog bout , waarbij een machinaal bewerkte flens aan de basis van de schacht het buigmoment overbrengt naar het pasoppervlak in plaats van het te concentreren op de draad-schachtverbinding. Schouderoogbouten zorgen voor een hogere WLL bij hoeken tot 45° en zijn de juiste specificatie voor stropconfiguraties met meerdere poten waarbij de belastingshoek niet kan worden gecontroleerd. Gewone oogbouten zonder schouder mogen alleen worden gespecificeerd voor rechte verticale liften waarbij de geometrie kan worden gegarandeerd – een aandoening die bij gebruik in het veld minder vaak voorkomt dan catalogusfotografie suggereert.

Selectie van roestvrij staal voor oogbouten – 304 vs. 316 vs. duplex bij corrosief gebruik

RVS oogbouten worden vaak gespecificeerd voor buiten-, maritieme en chemische omgevingen op basis van het feit dat "roestvrij staal corrosiebestendig is" - zonder onderscheid te maken tussen kwaliteiten waarvan de werkelijke corrosieprestaties in specifieke omgevingen met een orde van grootte verschillen. De drie kwaliteiten die het meest relevant zijn voor oogbouttoepassingen hebben elk een duidelijk corrosieweerstandsprofiel dat de levensduur onder specifieke blootstellingsomstandigheden bepaalt, en het selecteren van de verkeerde kwaliteit leidt tot voortijdig falen van putjes of onnodige kosten.

Graad 304 (1.4301 / 18-8)

De meest algemeen verkrijgbare en kosteneffectieve roestvrij staalsoort 304 biedt een goede weerstand tegen atmosferische corrosie en is geschikt voor industriële binnenomgevingen, voedselverwerkingsapparatuur en blootstelling aan zoet water. De kritische beperking is de gevoeligheid voor door chloride geïnduceerde putcorrosie. In kustomgevingen met zoutnevelconcentraties van meer dan 200 mg/m²/dag ontwikkelen 304 roestvrijstalen oogbouten binnen 12-18 maanden putjes, meestal bij de draadwortel, waar de oppervlakteafwerking ruwer is en de passieve laag gemakkelijker wordt verstoord. De draadwortel is ook de plaats met de hoogste spanning in het bevestigingsmiddel, wat betekent dat putjes daar direct de levensduur van vermoeiing verminderen in plaats van een oppervlakkig oppervlakte-effect te zijn.

Graad 316 (1.4401 / 316 marinier)

De toevoeging van 2–3% molybdeen in 316 verhoogt de kritische puttemperatuur in chlorideomgevingen van ongeveer 15°C (voor 304) tot boven 30°C, en verhoogt de kritische drempelwaarde voor de chlorideconcentratie met een factor 3–5×. Dit maakt de 316 de juiste keuze voor maritieme hardware, scheepstuigage, dokbeslag en architecturale toepassingen aan de kust. Het is niet immuun voor putcorrosie - in spleetsituaties, zoals waar de schacht van de oogbout door een dekbeslag gaat en onder aanhoudende vochtigheid tegen een ander metaal wordt gehouden, blijft spleetcorrosie van 316 een risico - maar bij open atmosferische blootstelling aan zee biedt het een aanzienlijk langere onderhoudsvrije levensduur dan 304.

Dubbelzijdig 2205 (1.4462)

Duplex roestvast staal biedt een putweerstandsequivalentgetal (PREN) van ongeveer 35, vergeleken met 25 voor 316 en 18 voor 304, gecombineerd met een treksterkte van 620–780 MPa versus 515–690 MPa voor 316. Voor oogbouten in offshore, chemische fabrieken of industriële omgevingen met een hoog chloridegehalte waar zowel de corrosieweerstand als het draagvermogen beperkt zijn, maakt duplex een kleinere bevestigingsmiddeldiameter mogelijk om dezelfde WLL te dragen met grotere corrosieveiligheidsmarge. De afweging is de kosten (doorgaans 1,5–2 keer de prijs van 316) en de verminderde bewerkbaarheid; duplexwerk hardt snel uit tijdens het draadsnijden, waardoor scherper gereedschap en lagere snijsnelheden nodig zijn dan austenitische soorten. Suzhou Anzhikou Hardware Technology Co., Ltd. produceert roestvrijstalen oogbouten in alle drie de kwaliteiten, met materiaalcertificering die herleidbaar is tot verificatie van de warmtepartij en de inkomende chemische samenstelling als onderdeel van het ISO 9001:2015-kwaliteitsmanagementproces.

Schroefdraadingrijpingsdiepte en vereisten voor aansluitoppervlakken voor oogbouten in structurele toepassingen

Een oogbout genereert zijn hefvermogen door de draadaangrijping tussen de schacht en het tapgat of de moer waarin hij is geïnstalleerd - en de geschiktheid van die aangrijping hangt volledig af van de schuifsterkte van het getapte materiaal en de lengte van de draad die in contact komt. Een roestvrijstalen oogbout met een axiale WLL van 500 kg bereikt deze beoordeling alleen wanneer deze tot een minimale ingrijpdiepte in een staalconstructie met de juiste sterkteklasse wordt geïnstalleerd. Geïnstalleerd in gegoten aluminium, zacht brons of een blind tapgat met onvoldoende diepte, kan dezelfde oogbout de schroefdraad strippen tegen een fractie van de nominale belasting – zonder externe indicatie van de verminderde capaciteit.

De aanbevelingen voor minimale draadaangrijping voor oogbouten die in structurele toepassingen worden geïnstalleerd, zijn afhankelijk van zowel het boutmateriaal als de sterkte van het getapte materiaal. De algemene richtlijnen van de normen voor structurele bevestigingsmiddelen zijn als volgt:

• Staal getapt in staal (passende sterkteklasse): minimale aangrijping van 1,0× boutdiameter; dit is de basislijn van waaruit alle andere materialen naar boven worden geëxtrapoleerd
• RVS oogbout in aluminium structuur: minimale 1,5× boutdiameter, met een spiraalvormig inzetstuk met schroefdraad (Helicoil of gelijkwaardig) sterk aanbevolen om te voorkomen dat de aluminium schroefdraden tijdens de installatie tegen de roestvrijstalen schacht aanvreten
• In gietijzer of grijs ijzer: minimale boutdiameter 2,0× vanwege de lage trek- en schuifsterkte van gietijzer; De brosse breukmodus van grijs ijzer betekent dat draadstrippen plotseling plaatsvindt zonder voorafgaande verlengingswaarschuwing
• In hout of composiethout: oog bouts should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

De toestand van het pasoppervlak aan de basis van de oogboutschacht heeft ook invloed op de verdeling van de belasting. Een schouderoogbout vereist volledig contact tussen het flensvlak en het montageoppervlak om de buigcomponent van schuine belastingen over te brengen. Een opening tussen de schouder en het oppervlak - veroorzaakt door een niet-loodrecht getapt gat, een obstructie in het oppervlak of onvoldoende draadaangrijping - betekent dat de schouder zijn lastherverdelende functie niet kan uitoefenen, en dat het bevestigingsmiddel zich structureel gedraagt ​​als een gewone oogbout, ongeacht de schoudergeometrie. Het verifiëren van de vlakheid en loodrechtheid van het oppervlak bij installatie is een vereiste stap die vaak wordt overgeslagen in de lokale installatie-instructies.

Vermoeiingsproblemen bij roestvrijstalen oogbouten: waarom statische WLL de cyclische levensduur niet voorspelt

Oogbouten die worden gebruikt in dynamische hijstoepassingen – takels, kranen, ankerpunten van trillende machines of herhaalde pick-and-place-operaties – ondergaan cyclische belasting die vermoeiingsschade accumuleert in een tempo dat totaal niets te maken heeft met de statische WLL. Een roestvrijstalen oogbout die zijn volledige nominale statische belasting kan dragen zonder zichtbare belasting, kan binnen duizenden belastingscycli een vermoeiingsscheur ontwikkelen bij de schacht-naar-oog-overgang bij belastingen ruim onder 50% van de WLL, afhankelijk van de spanningsconcentratiefactor bij die geometrie en de spanningsverhouding van de belastingscyclus. Vermoeiingsscheuren in roestvast staal groeien zonder noemenswaardige plastische vervorming en geven weinig visuele waarschuwing vóór breuk, waardoor vermoeiing de dominante, onopgemerkte faalwijze is bij cyclische oogbouttoepassingen.

De overgangsradius van schacht naar oog is de belangrijkste geometrische variabele die de levensduur van vermoeiing regelt. Een kleine overgangsradius – gebruikelijk bij oogbouten waarbij het oog aan de schacht is gelast of gesmeed in plaats van integraal gesmeed – fungeert als een spanningsconcentratie die de lokale cyclische spanning versterkt met een factor (Kt) van 2,5–4,0× vergeleken met een royaal afgeronde gesmede overgang. Voor een oogbout van roestvrij staal 316 met een uithoudingsvermogenslimiet van ongeveer 200 MPa reduceert een Kt van 3,0 de effectieve vermoeidheidslimiet bij de overgang tot ongeveer 67 MPa - wat betekent dat cyclische belastingen van meer dan 67 MPa bij de basisdwarsdoorsnede uiteindelijk vermoeidheidsfalen zullen veroorzaken, ongeacht de relatie van de belasting tot de statische WLL.

Verschillende praktische maatregelen verbeteren de prestaties van oogboutmoeheid bij dynamisch gebruik direct:

• Geef gesmede oogbouten op in plaats van gefabriceerde oogbouten voor cyclische toepassingen: smeden produceert een continue graanstroom van schacht naar oog en maakt het mogelijk dat de overgangsradius in de matrijs wordt geoptimaliseerd, terwijl gelaste of geperste constructies door hitte beïnvloede zones en abrupte geometrieveranderingen introduceren die vermoeidheidsinitiatieplaatsen zijn
• Stel inspectie-intervallen vast op basis van het aantal cycli in plaats van kalendertijd: een oogbout die 20 keer per dag wordt opgetild, veroorzaakt in één maand meer vermoeidheidsschade dan dezelfde grendel die gedurende een jaar twee keer per week wordt opgetild; cyclusgebaseerde inspectieschema's weerspiegelen de daadwerkelijke schadeaccumulatie
• Pas magnetische deeltjes- of kleurstofpenetratie-inspectie toe bij de schacht-naar-oog-overgang en draaduitloopzones - dit zijn de twee locaties waar vermoeiingsscheuren ontstaan bij meer dan 90% van de gedocumenteerde vermoeidheidsfouten van oogbouten, en oppervlakte-inspectiemethoden kunnen scheuren van 0,5 mm diepte detecteren voordat ze zich uitbreiden tot een kritische grootte
• Verlaag de WLL met 25-50% voor cyclische toepassingen met meer dan 10.000 belastingscycli gedurende de ontwerplevensduur - deze conservatieve benadering vermindert het spanningsbereik bij de kritische dwarsdoorsnede en verlengt de levensduur van vermoeiing onevenredig, aangezien de levensduur van vermoeiing schaalt met ongeveer de derde macht van de vermindering van het spanningsbereik

Voor klanten die roestvrijstalen oogbouten nodig hebben met gedocumenteerde maat- en materiaalconformiteit voor veiligheidskritische cyclische toepassingen, biedt Suzhou Anzhikou Hardware Technology Co., Ltd. volledige traceerbaarheidsdocumentatie van grondstof tot eindproduct, ondersteund door het ISO 9001:2015 gecertificeerde kwaliteitssysteem en een compleet assortiment interne testapparatuur - waardoor exportklanten in 40 landen kunnen voldoen aan de inkomende inspectie- en traceerbaarheidsvereisten van hun eigen regelgevingskaders zonder aanvullende certificering van derden.
