Kennis van de industrie

Tolerantie over de hele flat in Zeskantschroeven en het effect ervan op de betrouwbaarheid van het sleutelen

De dwarsafmeting (AF) van een zeskantschroef is de parameter die bepaalt of een sleutel of dop correct op de kop van de bevestiger zit. Hoewel dit eenvoudig lijkt, heeft het tolerantievenster dat aan AF wordt toegewezen (en hoe dit samenwerkt met de toleranties bij de productie van sleutels) een direct effect op de vraag of het installatiekoppel efficiënt wordt overgedragen en of het gereedschap slipt, de platte kanten afrondt of een ongelijkmatige belasting uitoefent. Volgens ISO 4014 en DIN 931 wordt de AF-tolerantie voor een zeskantbout in productkwaliteit A gespecificeerd als h15 voor maten tot M16, wat een aanzienlijke negatieve afwijking van de nominale waarde mogelijk maakt. Voor een M10-bout (nominale AF 17 mm) is de minimaal toegestane AF onder h15 16,73 mm - een opening van 0,27 mm ten opzichte van de nominale waarde.

Op zichzelf klinkt 0,27 mm verwaarloosbaar. Gecombineerd met een standaard steeksleutel die volgens zijn eigen tolerantie is vervaardigd (doorgaans 0,19 mm op de bekopening voor een sleutel van 17 mm volgens DIN 894), kan de totale speling tussen de bek van de sleutel en de platte bout oplopen tot 0,46 mm. Bij een hoog koppel maakt deze speling rotatiesloping mogelijk die de contactspanning concentreert op de platte hoeken in plaats van deze over het volledige vlakke oppervlak te verdelen. Het resultaat is hoekafronding (eerst op de bout en vervolgens op de kaak van de sleutel) en een progressief verlies van aangrijping dat doorgaans onaanvaardbaar wordt na 5 tot 15 cycli met hoog koppel. Voor toepassingen die herhaalde installatie en verwijdering vereisen, is het specificeren van een nauwere AF-tolerantie bij de aanschaf – of het upgraden naar een zeskantige socket (Allen) configuratie die de kaakspeling volledig elimineert – een concrete tegenmaatregel zonder structurele gevolgen.

Suzhou Anzhikou Hardware Technology Co., Ltd. produceert zeskantschroeven met dwarsafmetingen die binnen door de klant gespecificeerde tolerantievensters worden gehouden die strakker zijn dan de standaard ISO-standaarden, met behulp van draadwals- en CNC-apparatuur geïntroduceerd uit Taiwan en Japan die in staat is om de maatconsistentie te behouden bij productieruns met grote volumes zonder dat dit ten koste gaat van de uitvoersnelheid.

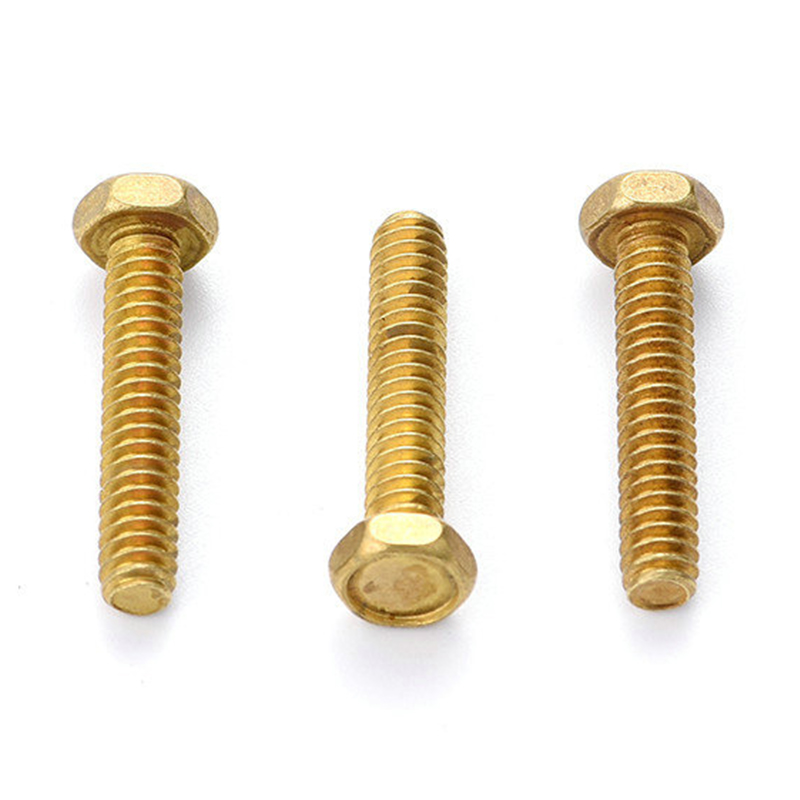

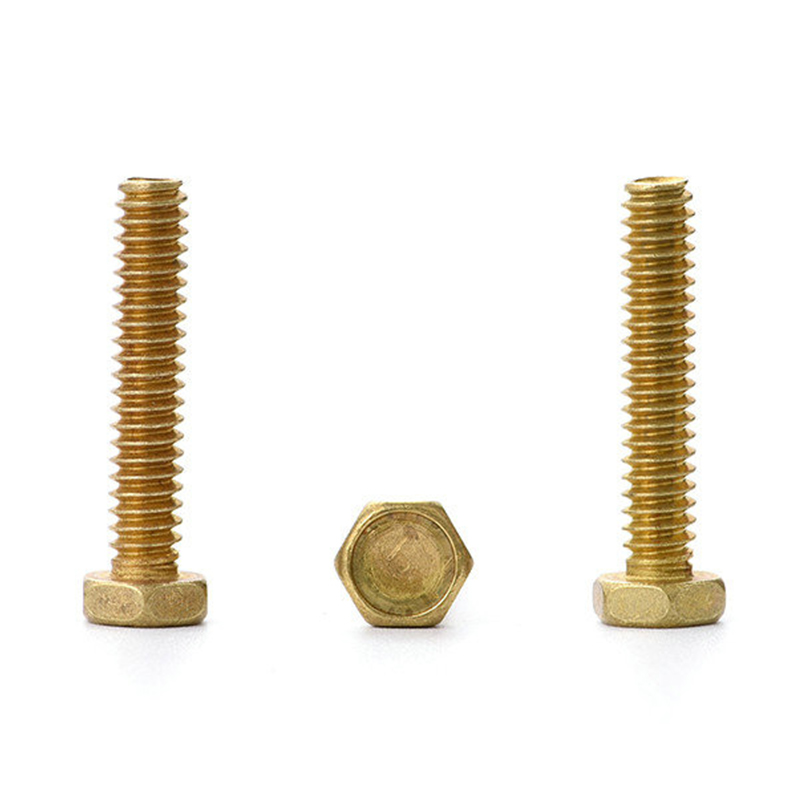

Massief messing zeskantbouten in elektrische en aardingstoepassingen - Afwegingen tussen geleidbaarheid en sterkte

Messing wordt vaak gekozen voor zeskantbouten in elektrische behuizingen, aardingsrails en klemmenblokken vanwege de elektrische geleidbaarheid, maar de geleidbaarheid van messinglegeringen varieert aanzienlijk, afhankelijk van de samenstelling, en het verschil is van belang bij toepassingen waarbij contactweerstand een ontwerpparameter is. De twee meest voorkomende messinglegeringen die worden gebruikt bij de productie van bevestigingsmiddelen zijn CuZn39Pb3 (ongeveer 15–18% IACS-geleidbaarheid) en CuZn36Pb3 (17–20% IACS). Ter vergelijking: puur koper is 100% IACS en aluminium 6061 is ongeveer 40% IACS. Messing bouten zijn daarom geen vervanging voor koper waar een lage contactweerstand van cruciaal belang is; ze vormen een structureel compromis dat voldoende geleiding biedt naast een veel betere bewerkbaarheid en draadvormende prestaties dan puur koper.

Bij aardingstoepassingen is de meest kritische factor vaak niet de bulkgeleiding, maar de grensvlakweerstand bij het boutlagervlak en de schroefdraadaangrijping. Oxidelagen op messingoppervlakken – die zich binnen enkele uren na blootstelling aan lucht vormen – verhogen de contactweerstand met een orde van grootte vergeleken met vers bewerkte oppervlakken. Het handhaven van een lage contactweerstand vereist een oppervlaktebehandeling die oxidatie tegengaat (verzilveren voor hoogwaardige aarding, vernikkelen voor algemeen gebruik) of een verbindingsontwerp dat voldoende contactdruk garandeert om de oxidelaag mechanisch te doorbreken. Koppelwaarden die puur voor structurele klemming zijn berekend, zijn vaak onvoldoende om deze oxideverplaatsing te bereiken. Ontwerpnormen voor aardingsverbindingen zoals IEEE 837 en IEC 61439 pakken dit aan met afzonderlijke koppel- en contactdrukvereisten die de typische specificaties van structurele bevestigingsmiddelen overschrijden.

Massieve koperen zeskantbouten vertonen ook een fenomeen dat bekend staat als spanningscorrosie (SCC) in de aanwezigheid van ammoniakhoudende atmosferen - landbouwfaciliteiten, koelinstallaties en sommige waterzuiveringsomgevingen. Messinglegeringen met een hoog zinkgehalte (meer dan 15% Zn) zijn bijzonder gevoelig. Waar het risico op SCC bestaat, biedt het specificeren van messing met een lager zinkgehalte (CuZn10 of CuZn15) of het overschakelen naar een siliciumbronslegering een aanzienlijk betere SCC-weerstand met slechts een bescheiden vermindering van de bewerkbaarheid. Het technische team van Anzhikou evalueert de werkomgevingen van klanten als onderdeel van het materiaalselectieproces voor bestellingen van op maat gemaakte bevestigingsmiddelen, waarbij het SCC-risico proactief wordt gesignaleerd voordat de productie wordt vastgelegd.

Berekening van de schroefdraadlengte voor zeskantschroeven in niet-stalen pasmaterialen

De vuistregel dat "de draadaangrijping gelijk moet zijn aan één boutdiameter" komt voort uit het ontwerp van een staal-in-staal verbinding en kan niet veilig worden overgedragen op samenstellingen waarbij het tapgat zich in aluminium, gegoten zink, messing of technische kunststoffen bevindt. Deze materialen hebben een aanzienlijk lagere draadafschuifsterkte dan staal, wat betekent dat bij dezelfde axiale boutbelasting de bijpassende schroefdraden strippen voordat de bout zelf bezwijkt. De minimale aangrijpingslengte om draadstrippen te voorkomen moet opnieuw worden berekend voor het daadwerkelijk getapte materiaal, en de vereiste lengte is vaak 1,5 x tot 3 x de boutdiameter, afhankelijk van het materiaalpaar.

De geldende faalwijzevergelijking voor zeskantschroefverbindingen in gemengde materialen is als volgt:

Een praktische implicatie: massieve koperen zeskantbouten die in een koperen behuizing zijn geschroefd, zijn in feite een goed op elkaar afgestemd materiaalpaar - de bout en de bijpassende schroefdraad hebben een vrijwel identieke schuifsterkte, waardoor het voorspellen van de gewrichtsfout eenvoudig is en het invreten van de schroefdraad minder waarschijnlijk is dan bij combinaties van verschillende metalen. Dit is een betekenisvol voordeel bij behuizingen van precisie-instrumenten, kleplichamen en sanitaire fittingen waar messing-op-messing verbindingen gebruikelijk zijn en een lange levensduur tussen demontagecycli wordt verwacht.

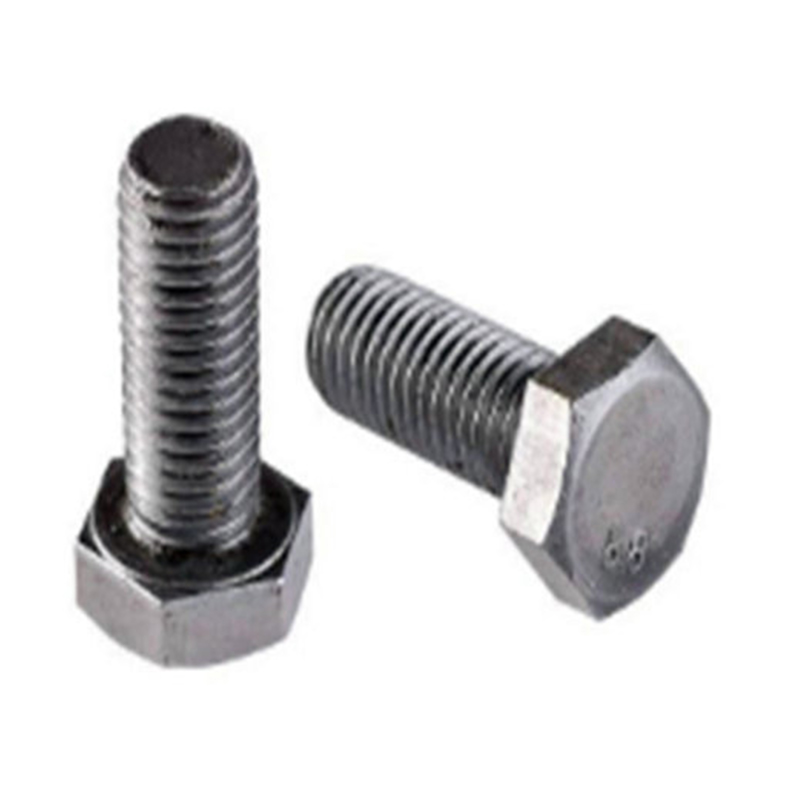

Markeringen van eigendomsklassen op zeskantschroeven en wat ze u niet vertellen over het leven door vermoeidheid

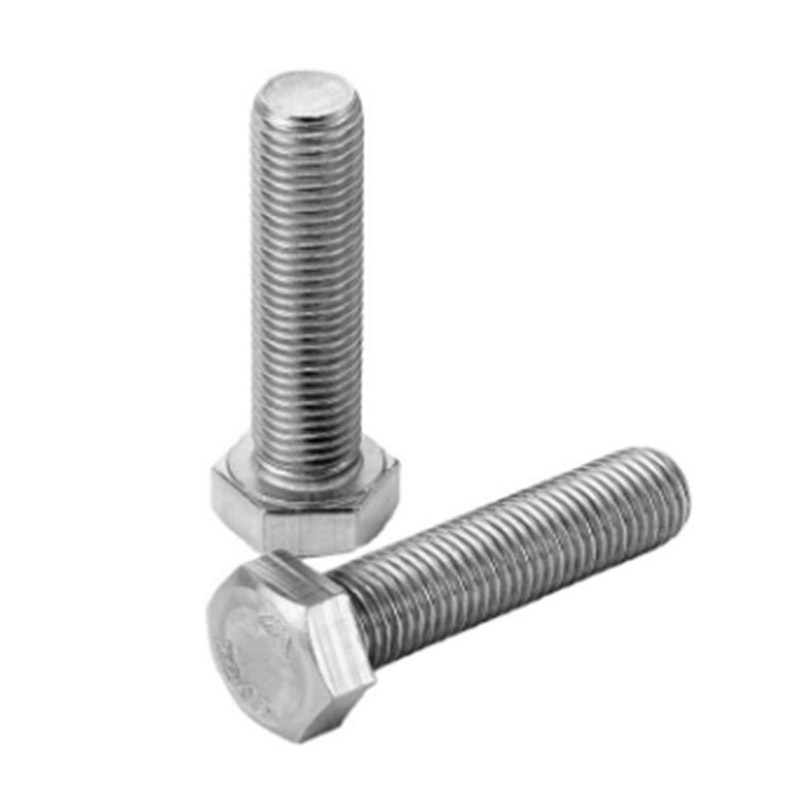

ISO 898-1 eigenschapsklassemarkeringen – 8.8, 10.9, 12.9 in reliëf op de zeskantkop – communiceren de minimale treksterkte en vloeigrens van het bevestigingsmiddel, die voldoende zijn voor berekeningen van het statische belastingsontwerp. Wat deze markeringen niet communiceren is vermoeiingssterkte, kerfgevoeligheid of prestatie onder cyclische belasting: drie eigenschappen die bepalen of een zeskantschroef een trillende constructie overleeft gedurende een ontwerplevensduur van miljoenen belastingscycli. Een bout van eigenschapsklasse 8.8 van twee verschillende fabrikanten, die beide aan de minimale trekeisen voldoen, kan qua vermoeidheidsduurlimiet 30-40% verschillen, afhankelijk van de draadwortelradius, de oppervlakteafwerking bij de draadslingering en de restspanningstoestand van het walsproces.

Draadwalsen is, in tegenstelling tot draadsnijden, de belangrijkste procesvariabele die de vermoeiingsprestaties het meest significant beïnvloedt. Walsen veroorzaakt drukrestspanning in de draadwortel – de zone met de hoogste spanningsconcentratie in een axiaal belaste bout – die de trekvermoeidheidsspanning direct tegenwerkt en de effectieve uithoudingsvermogenslimiet verhoogt. Uit gepubliceerde onderzoeken is gebleken dat gewalste schroefdraden op bouten van eigenschapsklasse 8.8 de levensduur van gesneden draadbouten van dezelfde eigenschapsklasse overschrijden met factoren van 2× tot 4× onder identieke belastingsomstandigheden. Dit is de reden waarom het specificeren van "draden die worden gerold na warmtebehandeling" (in plaats van ervoor) bij kritische vermoeiingstoepassingen een meetbare veiligheidsmarge toevoegt die verder gaat dan wat alleen de markering van de eigenschapsklasse aangeeft.

Voor massief messing zeskantbouten wordt het vermoeiingsontwerp bovendien gecompliceerd door de lagere vermoeiingsratio van messing (duurlimiet voor treksterkte) in vergelijking met staal - doorgaans 0,25-0,30 voor messing versus 0,40-0,50 voor middelzwaar koolstofstaal. Dit betekent dat een koperen bout die bij cyclische belasting op 40% van zijn treksterkte werkt, zich nog steeds in een vermoeidheidskritisch regime kan bevinden, terwijl een stalen bout bij dezelfde spanningsfractie veilig onder zijn uithoudingsvermogenslimiet zou liggen. Suzhou Anzhikou Hardware Technology Co., Ltd. maakt gebruik van draadwalsapparatuur als onderdeel van het standaard productieproces voor zowel stalen als messing zeskantschroeven, waardoor het voordeel van de drukrestspanning consistent aanwezig is, ongeacht de batchgrootte - een procescapaciteit die klanten rechtstreeks ondersteunt bij het ontwerpen voor vermoeidheidskritieke diensten op de exportmarkt die uit 40 landen bestaat.
