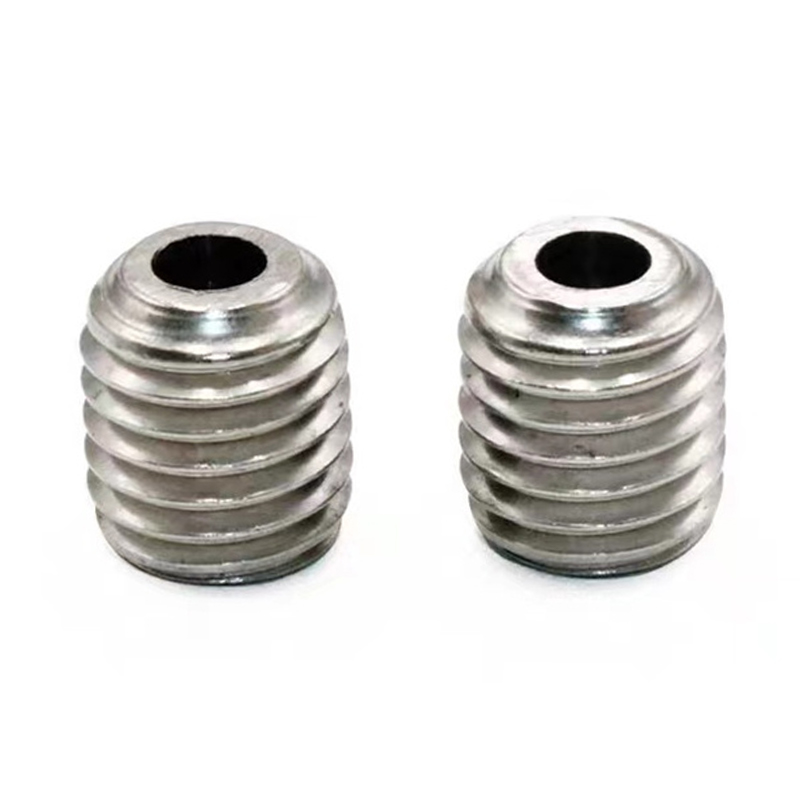

Stelschroeven en stelschroeven: professionele kennisgids voor de industrie

Waarom stiftschroeven eruit strippen - en hoe u dit kunt voorkomen

Een van de meest voorkomende fouten bij inbusstelschroeven is het uitnemen van de zeskantige inbussleutel, waarbij de inbussleutel niet langer bijt en de schroef onmogelijk kan worden ingedraaid of verwijderd. Dit gebeurt zelden omdat de schroef defect is. Het komt bijna altijd neer op drie vermijdbare oorzaken: het gebruik van de verkeerde sleutelmaat, het toepassen van koppel op een versleten of te kleine inbussleutel, of het installeren van de schroef met verkeerd uitgelijnd gereedschap dat de hoeken van de dop al bij de eerste draai afrondt. De interne hex in a grenen schroef is nauwkeurig gevormd en zelfs een sleutel-tot-socket-mismatch van 0,1 mm verhoogt de contactspanning per hoek dramatisch, waardoor de slijtage wordt versneld.

De materiaalkwaliteit van de schroef speelt ook een directe rol. Roestvrijstalen stelschroeven van klasse 45H hebben een zachtere socket dan versies van gelegeerd staal van klasse 14.9, vervaardigd uit 40Cr- of SCM435-staal. Wanneer toepassingen met een hoog koppel roestvast staal vereisen voor corrosiebestendigheid, is het overstappen op een TORX- of spline-inbusstelschroef in plaats van een standaard zeskant de meest praktische upgrade. Spline-aandrijvingen verdelen het koppel over meer contactpunten en verminderen het risico op strip-out met meer dan 30% vergeleken met zeskantige doppen bij gelijkwaardige schroefmaten. Bij Suzhou Anzhikou zijn niet-standaard aandrijfconfiguraties inclusief spline-, tri-lobe- en dubbel-zeskantige sockets beschikbaar op aangepaste stiftschroeven tot een M2-diameter.

Het kiezen van de juiste draadstiftpuntstijl voor uw toepassing

De puntgeometrie van een stelschroef is niet cosmetisch: deze bepaalt hoe de belasting wordt overgedragen, of de bijbehorende as permanent is gemarkeerd en of de schroef door trillingen losraakt. Het selecteren van het verkeerde punttype is een veelvoorkomende oorzaak van voortijdig loskomen, asbeschadiging en positionele drift bij precisieassemblages. De vijf meest gebruikte puntstijlen dienen elk een ander mechanisch doel:

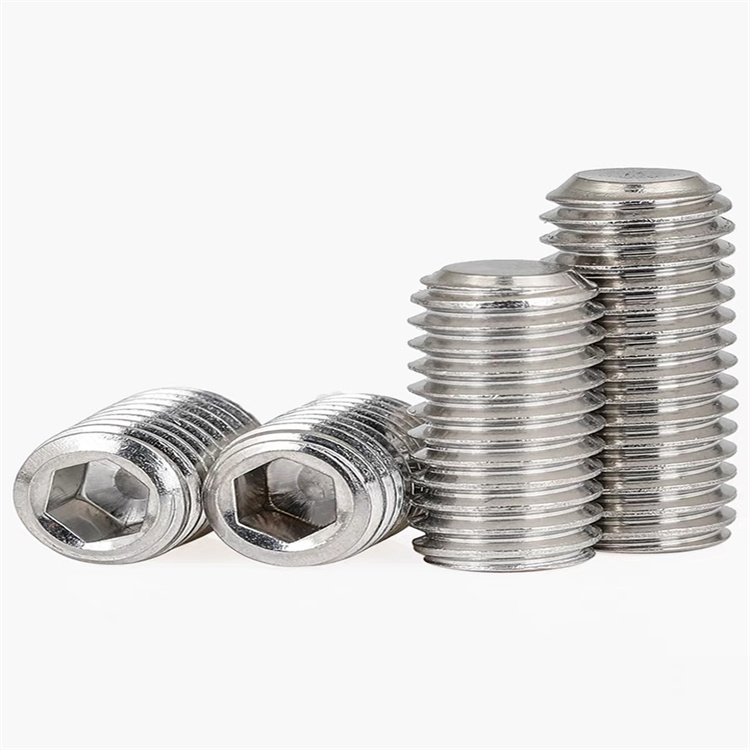

In de praktijk bedraagt het cuppunt ruim 70% van de totale opbrengst stelschroef wereldwijd gebruikt omdat het een sterke beet biedt zonder dat een voorgeboorde inkeping in de schacht nodig is. Voor optische instrumenten, precisie-actuatoren of andere assemblages waarbij verwijdering en herpositionering van de as wordt verwacht, is het platte punt echter de juiste keuze; het verdeelt de klemkracht over een groter gebied en laat geen blijvende sporen na. Hondpuntstiftschroeven zijn vooral handig bij het indexeren van mallen en draaimechanismen, waarbij de verlengde cilindrische neus in een kruisgeboord gat in de as grijpt om rotatiespeling volledig te elimineren.

Koppelspecificaties en het verborgen risico van het te strak aandraaien van de stelschroeven

De meeste ingenieurs passen het aanhaalmoment instinctief toe op stelschroeven: een stevige draai totdat het goed aanvoelt. Deze aanpak is problematisch omdat draadstiften, in tegenstelling tot doorgaande bouten, geen boutkopflens hebben om de klembelasting via voelbare feedback te signaleren. Het te vast aandraaien van een stelschroef met een kleine diameter is uiterst eenvoudig en heeft twee destructieve gevolgen: het strippen van de schroefdraad in het tapgat (vooral bij aluminium behuizingen) en vervorming van de interne zeskantige mof die toekomstige verwijdering verhindert.

De aanbevolen aanhaalmomenten voor standaard stelschroeven in gelegeerd staal (kwaliteit 14.9) zijn als volgt en moeten eerder als bovengrenzen dan als streefwaarden worden beschouwd:

• M2 (inbussleutel 0,9 mm): 0,1 – 0,15 N·m
• M2,5 (inbussleutel 1,3 mm): 0,2 – 0,3 Nm
• M3 (inbussleutel 1,5 mm): 0,4 – 0,6 Nm
• M4 (inbussleutel 2,0 mm): 1,0 – 1,5 N·m
• M5 (inbussleutel 2,5 mm): 2,0 – 3,0 N·m
• M6 (inbussleutel 3,0 mm): 4,0 – 5,5 N·m
• M8 (inbussleutel 4,0 mm): 9,0 – 12,0 N·m

Wanneer het gastmateriaal een aluminiumlegering is (bijvoorbeeld 6061-T6), verlaag dan de bovenstaande koppelwaarden met ongeveer 40% om het uittrekken van de draad te voorkomen. Voor toepassingen in trillingsgevoelige omgevingen (motoren, versnellingsbakken, pompen) is het aanbrengen van een kleine hoeveelheid draadborgmiddel met gemiddelde sterkte (equivalent aan Loctite 243) op de schroefdraad vóór installatie betrouwbaarder dan vertrouwen op alleen het koppel. Dit elimineert de noodzaak van overmatige klemkracht, terwijl een losbreekkoppel behouden blijft dat bestand is tegen zelfloslating onder cyclische belastingen.

Materiaalkeuze die verder gaat dan roestvrij staal: wanneer moet u gelegeerd staal, messing of titanium stelschroeven gebruiken

De standaardaanname voor corrosiebestendige stelschroeven is roestvrij staal, meestal A2 (304) of A4 (316). Hoewel dit geschikt is voor de meeste omgevingen, is het niet altijd de optimale keuze, en het selecteren van het verkeerde materiaal leidt tot problemen die pas na installatie duidelijk worden. Het begrijpen van de wisselwerking tussen beschikbare materialen is essentieel voor precisie- en speciale toepassingen.

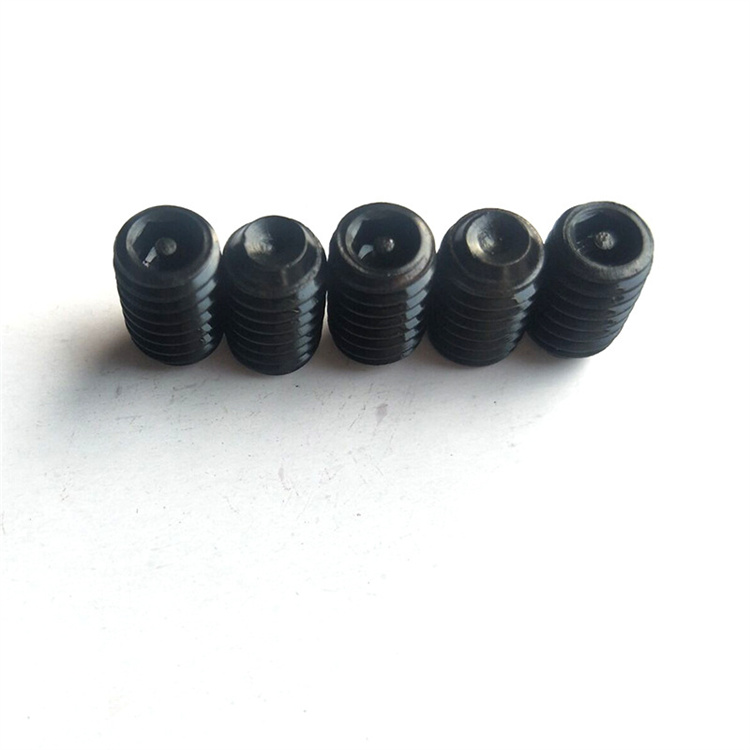

Gelegeerd staal (kwaliteit 12,9 / 14,9)

Stelschroeven van gelegeerd staal met een zwarte oxide- of zinkfosfaatcoating bieden de hoogste hardheid en interne mofsterkte van alle standaardopties. De warmtebehandelde kern (meestal SCM435- of 40Cr-staal) is bestand tegen vervorming van de mof bij een hoog koppel, waardoor deze de juiste keuze zijn voor toepassingen met hoge klemkracht op geharde assen. Ze zijn niet geschikt voor vochtige of chemisch agressieve omgevingen zonder extra oppervlaktebescherming.

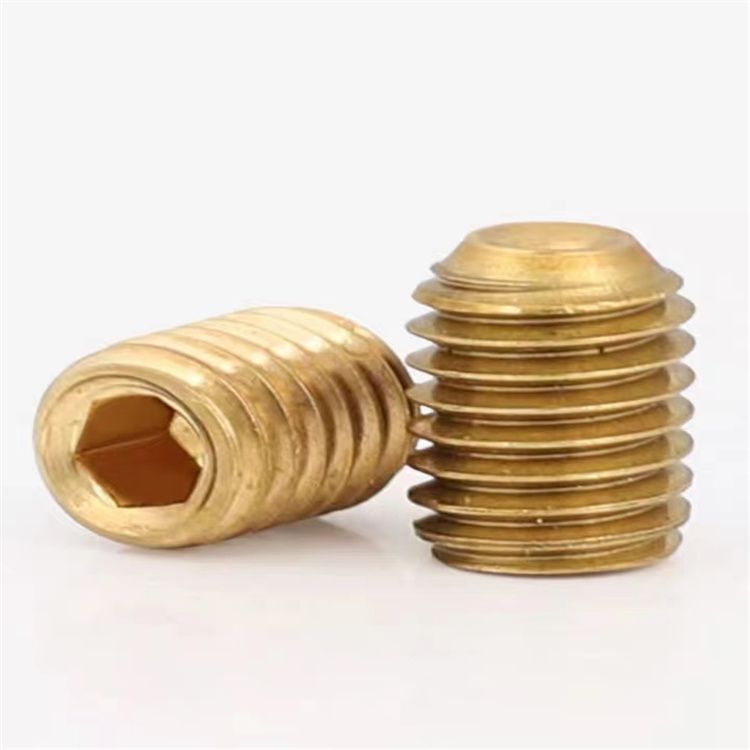

Messing stelschroeven

Messing stelschroeven zijn niet-magnetisch, vonkvrij en elektrisch geleidend - eigenschappen die ze onmisbaar maken in elektronica, explosieve omgevingen en precisie-instrumenten waar ijzerhoudende hardware interferentie zou veroorzaken. De zachtere messing punt voorkomt ook krassen op gepolijste roestvrijstalen of chromen assen. Door hun lagere hardheid mogen koperen stelschroeven nooit worden gebruikt bij klemrollen met een hoog koppel, maar voor stelschroeven, aardingscontacten en sensorpositionering in medische of laboratoriumapparatuur is messing vaak de enige geschikte keuze.

Titanium stelschroeven

Titanium kwaliteit 5 (Ti-6Al-4V) draadstiften worden gespecificeerd in toepassingen in de lucht- en ruimtevaart, high-end fietsen en medische apparatuur waar gewichtsvermindering van cruciaal belang is en corrosiebestendigheid in lichaamsvloeistoffen of agressieve atmosferen vereist is. Met ongeveer 56% van het gewicht van gelijkwaardig roestvrij staal zorgen titanium stelschroeven voor aanzienlijke massabesparingen bij montages waarbij tientallen bevestigingsmiddelen worden gebruikt. Invreten (de neiging van titanium om koud te lassen onder glijdend contact) moet worden beheerst door anti-seize-pasta op de schroefdraad aan te brengen vóór installatie.

Draadlengte: de meest over het hoofd geziene parameter bij het ontwerpen van stelschroeven

In tegenstelling tot een standaardbout waarbij de schroefdraad visueel kan worden bevestigd door het tellen van de blootliggende schroefdraden, zit een stelschroef volledig verzonken in een blind tapgat, waardoor het onmogelijk wordt om de ingrijpdiepte na installatie op zicht te verifiëren. Onvoldoende schroefdraadaangrijping is een van de belangrijkste oorzaken van fouten bij het uittrekken van stelschroeven onder axiale belasting, en is bijna altijd eerder een ontwerpfout dan een fabricagefout.

De minimale schroefdraadlengte die nodig is om de volledige treksterkte van de schroef te ontwikkelen, hangt af van de relatieve hardheid van de schroef en het getapte materiaal. Voor standaard inbusstelschroeven gelden de volgende richtlijnen:

• Schroef van gelegeerd staal in stalen behuizing: Minimale ingrijping = 1,0× nominale schroefdiameter (M6 heeft bijvoorbeeld minimaal 6 mm schroefdraad nodig).
• Schroef van gelegeerd staal in aluminium behuizing: Minimale aangrijping = 1,5–2,0× nominale schroefdiameter om de lagere treksterkte van aluminium schroefdraden te compenseren.
• RVS schroef in kunststof behuizing: Minimale ingrijping = 3,0× nominale schroefdiameter; spiraalvormige inzetstukken (bijv. Helicoil) worden sterk aanbevolen.
• In trillingsomgevingen: Voeg 25-50% toe aan de bovenstaande minimumwaarden als veiligheidsmarge tegen progressieve versoepeling.

Wanneer de wanddikte van de behuizing niet voldoende ingrijpingsdiepte toestaat, is de oplossing om ofwel de schroefdiameter te vergroten, ofwel over te schakelen op een langere draadstift en een naafontwerp met doorlopende schroefdraad te gebruiken. Inbusstelschroeven op maat - inclusief niet-standaard lengtes die niet in de catalogusvoorraad verkrijgbaar zijn - kunnen volgens exacte specificaties worden geproduceerd, wat een gebruikelijke vereiste is voor ontwerpers van precisiemechanismen die met compacte behuizingen werken.

Anti-loslatingsoplossingen specifiek voor draadstiften in roterende constructies

Standaard stelschroeven die worden gebruikt om katrollen, tandwielen, nokken en kragen op roterende assen te bevestigen, behoren tot de meest aan trillingen blootgestelde bevestigingsmiddelen in elke machine. In tegenstelling tot flensbevestigingen die profiteren van wrijving onder de boutkop, zijn draadstiften volledig afhankelijk van schroefdraadwrijving en punt-op-as-verbinding om losraken te voorkomen. Bij continu roterende samenstellingen – vooral die met omkeringen van richting, start-stop-cycli of onevenwichtige belastingen – is dit zonder aanvullende maatregelen vaak onvoldoende.

De meest effectieve anti-losraakstrategieën voor stelschroeven in roterende toepassingen, gerangschikt van eenvoudig tot meest robuust, zijn:

• Dubbele stelschroef stapelen: Installeer twee stelschroeven van dezelfde maat in hetzelfde gat met schroefdraad, waarbij de binnenste schroef op het juiste aanhaalmoment is ingesteld en de buitenste schroef er stevig tegenaan is vastgedraaid. De drukvoorspanning tussen de twee schroeven verhoogt de weerstand tegen zelfloslating dramatisch, zonder dat er extra componenten nodig zijn.
• Offset dubbele stelschroeven: Gebruik twee tapgaten met een hoek van 90° of 120° rondom de omtrek van de naaf. Hierdoor wordt de klemkracht gelijkmatiger over de as verdeeld en wordt voorkomen dat de as onder excentrische belastingen axiaal gaat spannen of verschuiven.

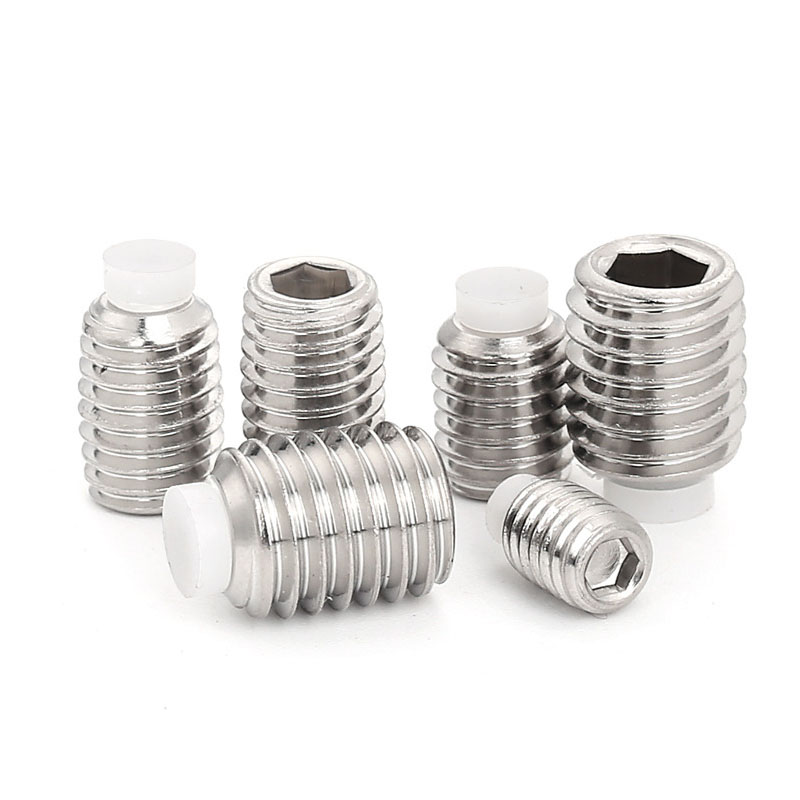

• Stelschroeven met nylon patch: Deze zijn voorzien van een vooraf aangebrachte nylon patch op de schroefdraadflanken die bij installatie vervormt tot de bijpassende schroefdraad, waardoor een mechanische vergrendeling ontstaat die niet alleen afhankelijk is van wrijving. Effectief voor toepassingen waarbij vloeibare schroefdraadborgmiddelen verboden zijn.

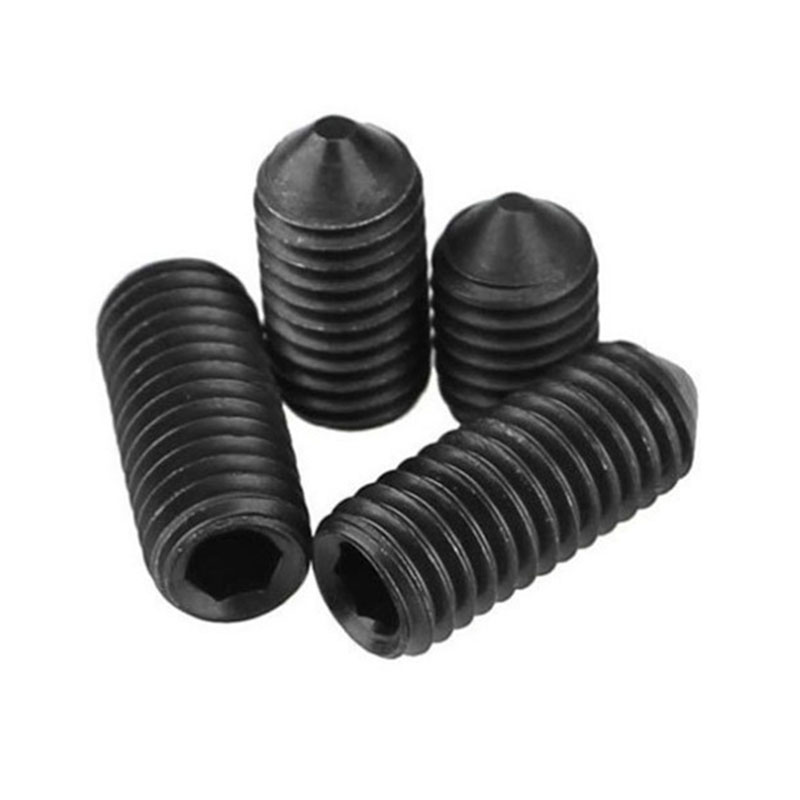

• Voorgeboorde schachtinkepingen: Voor permanente installaties creëert een kleine conische inkeping die in de as is geboord op het contactpunt van de stelschroef – afgestemd op een stelschroef met kegelpunt – een positieve mechanische vergrendeling die zowel roterende als axiale bewegingen weerstaat, zelfs onder hevige trillingen.

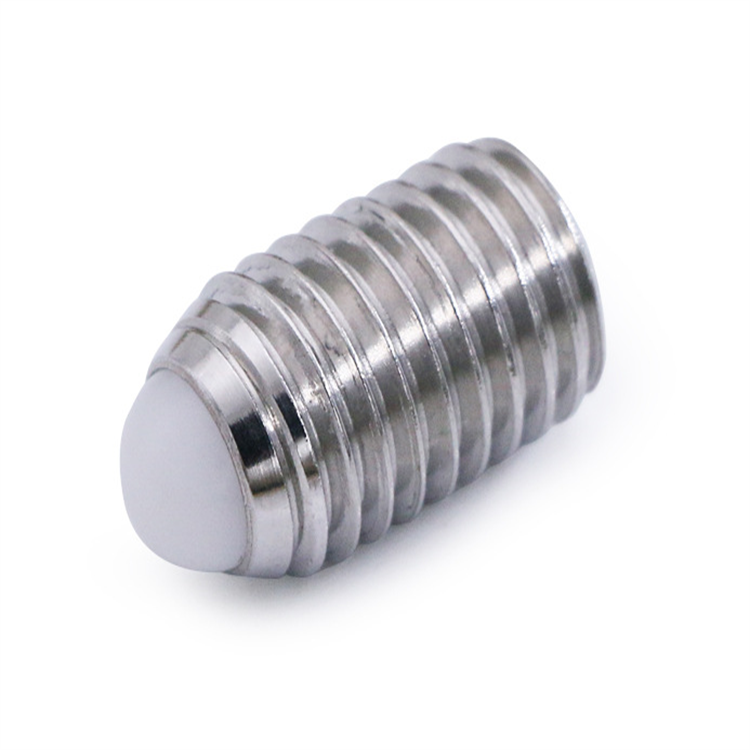

Stelschroeven met nylon patch en volledig nylon punten zijn op maat gemaakte artikelen waarvoor specifiek productiegereedschap nodig is. De productiemogelijkheden van Suzhou Anzhikou omvatten stelschroeven met nylon inzetstukken en patchdekking die zijn geoptimaliseerd voor installatiecycli voor eenmalig of meervoudig gebruik, geproduceerd volgens door de klant gespecificeerde draadafmetingen, lengtes en puntgeometrieën.
